1、堿含量低。本產(chǎn)品是采用以無水硫鋁酸鈣和氧化鈣為主要礦物的熟料，配入適量的石膏制成的，不含天然明礬石或燒制明礬
石，因此堿含量低（R20≤0.3%），不會對砼產(chǎn)生任何堿害。
2、膨脹穩(wěn)定期短。一般14天以后不再有明顯膨脹，對砼后期強度無不利影響。
3、膨脹能力強。本產(chǎn)品在低摻量下（6%～8%）就可達到滿意的膨脹效果。
4、摻量低。其摻量較之目前國內(nèi)市場售的主要膨脹劑低25%～50%，在達到相似膨脹效果的條件下，高效CSA膨脹劑的摻量較低。 低摻量是降低膨脹混凝土工程造價的有效保證。
1、形狀：灰白色粉末。
2、比重：2.8～3.0。
3、比面積：250～400 m2/Kg。
化學分析(基于重量的主要組分百分比)
CSA-Ⅰ
|
|
SiO2 |
Al2O3 |
Fe2O3 |
CaO |
MgO |
SO3 |
TiO2 |
Cl- |
Igloss |
|
通常范圍(%) |
5.5~7 |
5~7 |
1~2 |
50~52 |
2~4 |
24~27 |
<1
|
<0.05 <1<1 p="">
|
6~8 |
<0.05
<1
<1 p="">
<0.05
<1
CSA-Ⅱ
|
|
SiO2 |
Al2O3 |
Fe2O3 |
CaO |
MgO |
SO3 |
TiO2 |
Cl- |
Igloss |
|
通常范圍(%) |
3~5 |
8~10 |
0.5~1.5 |
52~55 |
2~4 |
25~28 |
<1
|
<0.05 <1<1 p="">
|
<0.05
<1
<1 p="">
<0.05
<1
CSA-Ⅲ
|
|
SiO2 |
Al2O3 |
Fe2O3 |
CaO |
MgO |
SO3 |
TiO2 |
Cl- |
Igloss |
|
通常范圍(%) |
3~4 |
9~11 |
0.5~1.5 |
56~58 |
2~4 |
22~24 |
<1
|
<0.05 <1<1 p="">
|
<0.05
<1
<1 p="">
<0.05
<1
礦物組成：CaO, CaSO4, 3CaO3Al2O3CaSO4
物理性質(zhì)
標準檢驗限制膨脹率：
CSA-Ⅰ
|
CSA高效膨脹劑在普通硅酸鹽水泥中的摻量 |
限制膨脹率(%) |
||||
|
7% |
水中養(yǎng)護 1天 |
水中養(yǎng)護 3天 |
水中養(yǎng)護7天 |
水中養(yǎng)護28天 |
潮濕空氣中持續(xù)養(yǎng)護21天 |
|
通常范圍 |
0.01~0.015 |
0.02 |
0.035 |
0.05 |
>-0.015 |
|
標準要求（GB23439-2009） |
|
|
0.025 |
|
≥-0.02 |
CSA-Ⅱ
|
CSA高效膨脹劑在普通硅酸鹽水泥中的摻量 |
限制膨脹率(%) |
||||
|
7% |
水中養(yǎng)護 1天 |
水中養(yǎng)護 3 天 |
水中養(yǎng)護7天 |
水中養(yǎng)護28天 |
潮濕空氣中持續(xù)養(yǎng)護21天 |
|
通常范圍 |
0.015 |
0.025 |
0.05 |
0.07 |
0.000 |
|
標準要求（GB23439-2009） |
|
|
≥0.050 |
|
≥-0.01 |
CSA-Ⅲ
|
CSA高效膨脹劑在普通硅酸鹽水泥中的摻量 |
限制膨脹率(%) |
||||
|
7% |
水中養(yǎng)護 1天 |
水中養(yǎng)護 3 天 |
水中養(yǎng)護7天 |
水中養(yǎng)護28天 |
潮濕空氣中持續(xù)養(yǎng)護21天 |
|
通常范圍 |
0.030 |
0.060 |
0.075 |
0.10 |
0.020 |
|
標準要求（GB23439-2009） |
|
|
≥0.075 |
|
≥0.020 |

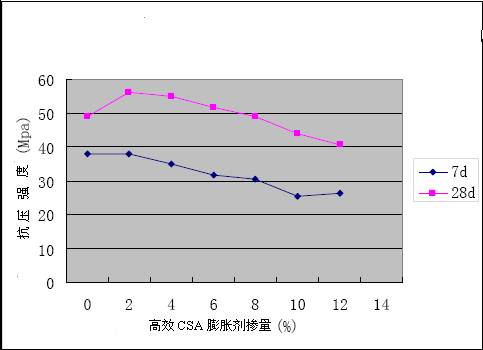

對水泥強度的影響：
|
摻量（內(nèi)摻7%） |
抗壓強度（MPa） |
|
|
7天 |
28天 |
|
|
通常范圍 |
> 40.0 |
> 54.0 |
|
標準要求（GB23439-2009） |
> 20.0 |
> 40.0 |

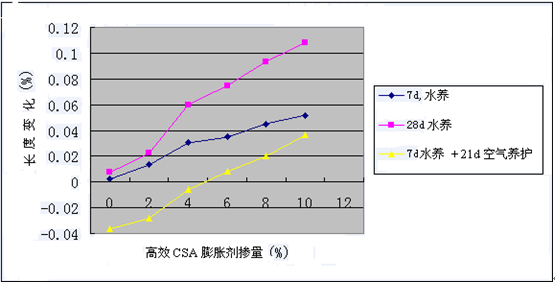

砂漿縱向變化圖：
高效CSA膨脹劑的用途與UEA、CEA等其它類型的膨脹劑用途基本相同。特別適用于如下建筑或部位：
1、地鐵、隧道、人防工程、高層建筑的地下防水防裂層等。
2、剛性自防水屋面、防滲砂漿層、防潮砂漿層等。
3、建筑物后澆縫、大底板后澆帶、框架結(jié)構接頭的錨接。
4、機械設備的底角螺栓錨固、機座與混凝土基礎之間的無收縮灌注等。
5、摻加量：一般補償收縮6～8%，后澆帶9～10%。
使用須知
1.膨脹劑應放置在干燥場所，嚴防受潮；
2.膨脹劑一般適用于與硅酸鹽水泥和普通水泥配合使用。適宜摻量為6~8%，與礦渣或火山灰配合時，可適當降低摻量；
3.混凝土配合比設計與普通砼大致相同，為保證膨脹劑的功效，原則上每立方砼水泥用量不低于300kg；
4.不得用于長期處于80℃以上的工程；
5.注意養(yǎng)護，養(yǎng)護時間不低于14天，有陽光照射時，須用塑料薄膜或濕草席等覆蓋。
性價比分析－與傳統(tǒng)施工相比較
對混凝土性能影響：
1、坍落度損失比不摻稍快，凝結(jié)時間稍短。
2、可在混凝土中建立0.2～0.7MPa的自應力值。
3、對混凝土強度無明顯影響。
4、較大地提高混凝土的抗?jié)B性，可使抗?jié)B標號大于S30。
5、使混凝土的抗腐蝕、抗凍性提高。
6、補償混凝土的收縮，使大體積混凝土不至于因為收縮而產(chǎn)生裂縫。
◇北京地鐵 ◇HN國際村（北京） ◇北京城鐵東直門站
◇沈陽地鐵 ◇ 松源烏蘭巴山泵站 ◇福建化纖集團永安化纖污水處理廠
◇北京南四環(huán) ◇長白公路路橋（吉林省） ◇北京城鐵知春路車站
◇北京五環(huán)路 ◇天津銅鑼灣廣場二期 ◇即墨市國稅大廈
◇北京德外大街 ◇天津誠基中心 ◇青島金海廣場
◇北京西外大街 ◇沈陽清華同方信息港 ◇官廳水庫
◇八達嶺高速 ◇浙江江山財政大樓 ◇都市新海岸（北京）
◇京承高速 ◇浙江上虞國際大酒樓
版權所有：唐山北極熊建材有限公司
地址：河北省唐山市灤縣雷莊鎮(zhèn)招商西路174號
